Czujnik zbliżeniowo-zmierzchowy MS11-CG (ciemny grafit)
Czujnik zbliżeniowo-zmierzchowy MS11 przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Czujnik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne. Czujnik posiada regulację dystansu zadziałania, oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch. Czujnik z metalowym, proszkowo malowanym frontem. Wystarczy wsunąć czujnik do puszki podtynkowej aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce.
Przewidziany do współpracy z:
Instrukcja czujnika zbliżeniowo-zmierzchowego Elegant MS11
Czujnik zbliżeniowo-zmierzchowy MS11 przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Czujnik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne. Czujnik posiada regulację dystansu zadziałania, oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch. Czujnik z metalowym, proszkowo malowanym frontem. Wystarczy wsunąć czujnik do puszki podtynkowej aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce.

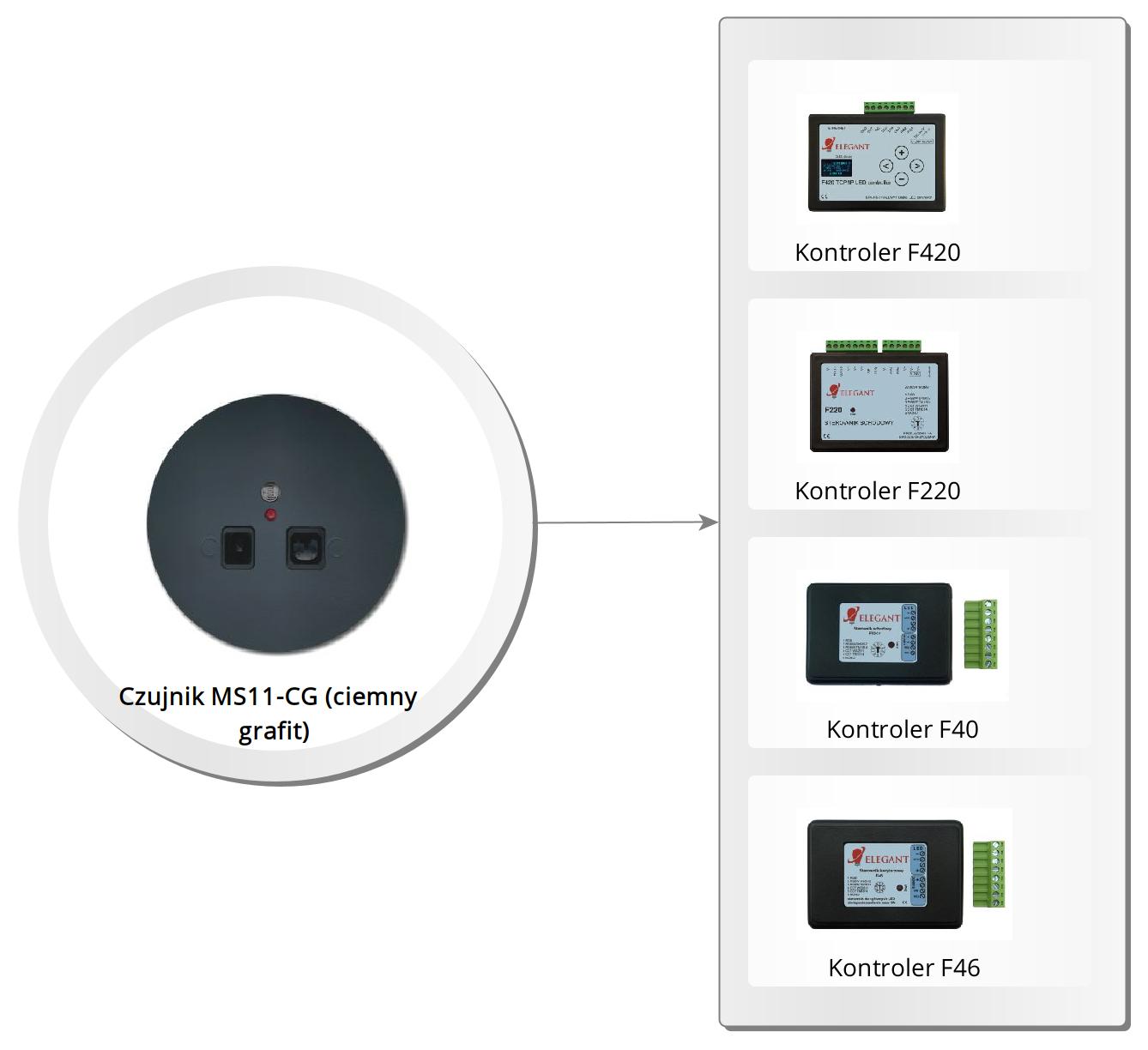

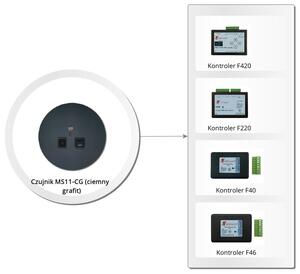

Przewidziany do współpracy z:
- sterownikami schodowo-korytarzowymi: F20A, F22S, F22TA, F24, F24T, F25, F220, F420, F40
- sterownikami korytarzowymi: F26, F27, F28S, F28T, F29, F29T, F46
- sterownikami sekwencyjnymi: F106, F107, F108S, F108T, F109, F109T
Instrukcja czujnika zbliżeniowo-zmierzchowego Elegant MS11
Działanie sensora polega na wysłaniu niewidzialnego promienia w kierunku wykrywanego obiektu. Promień ten odbija się od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania. Czujnik występuje w wersji białej oraz czarnej lub ciemno-grafitowej.
Produkt wyposażony jest w sprężynujące blaszki, dzięki którym możliwy jest prosty montaż bez użycia narzędzi. Wystarczy wsunąć czujnik do puszki podtynkowej aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce. Jeśli chcemy wyjąć urządzenie, musimy najpierw przesunąć je w bok tak aby docisnąć jedną z blaszek, a następnie odchylić jak zostało pokazane na rysunku.
- metalowy, proszkowo malowany front
- łatwa instalacja w puszce podtynkowej
- maksymalna odległość wykrywanych obiektów: 140cm
- minimalna odległość wykrywanych obiektów: 35cm
- kąt wykrywanych obiektów: tylko obiekty na wprost czujnika
| Waga produktu | 57 g |
|---|---|
| Zasilanie | 12-24 V |
| Wymiary | 75 x 35 mm |
